Doit être installé la vanne de secours avant ou après le clapet anti-retour?

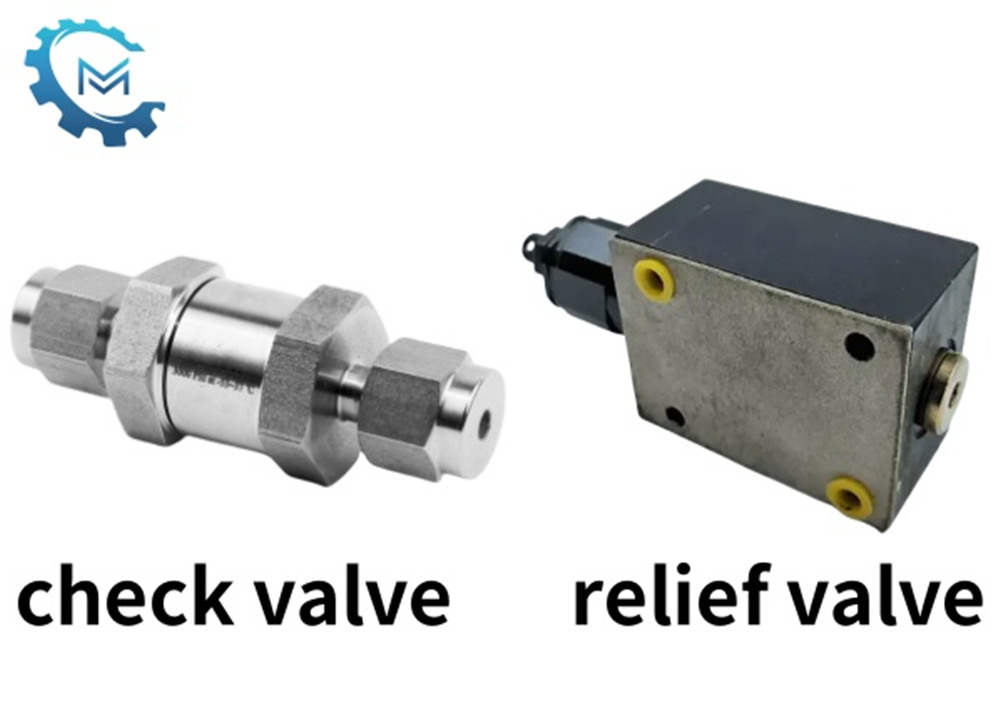

En tant que fabricant d'équipements hydrauliques, nous pensons souvent à l'ordre d'installation des soupapes de décharge et des clapulades lors de la conception de systèmes hydrauliques. Les deux vannes jouent un rôle important dans les systèmes hydrauliques. La soupape de décharge est principalement utilisée pour protéger le système contre les dommages causés par une pression excessive, tandis que le clapet anti-retour est utilisé pour empêcher le débit inversé d'huile.

Pourquoi la soupape de secours est-elle souvent en amont duclapet anti-retour?

Lorsque la soupape de décharge est utilisée comme principale soupape de commande de pression du système, elle est généralement connectée en parallèle à la sortie de la pompe hydraulique et avant le clapet anti-retour. À l'heure actuelle, la soupape de décharge surveille et limite directement la pression de sortie de la pompe pour éviter une pression excessive causée par des changements de charge soudains ou un blocage du système, et protéger la sécurité de la pompe et du pipeline. Cette règle de fer est dérivée de la logique de sécurité centrale du système hydraulique: la puissance d'huile de pression par la pompe à huile ne peut entrer que le circuit d'actionneur contrôlé par le clapet anti-retour après avoir traversé la soupape de décharge. Cette disposition garantit que lorsque la pression du système dépasse la valeur définie, la soupape de décharge peut immédiatement guider l'excès de débit vers le réservoir d'huile pour éviter les surtensions de pression qui endommagent les pipelines ou les composants.

Exceptions pour des situations spéciales

Dans certaines conditions de travail, la vanne de débordement doit être placée après le clapet anti-retour. Par exemple, dans un circuit de verrouillage hydraulique, une vanne de débordement indépendante est souvent requise derrière le dispositif de verrouillage composé de deux clapets anti-retour à commande hydraulique. Cette conception garantit non seulement le verrouillage fiable de l'actionneur, mais peut également contrôler indépendamment la pression d'impact lors du déverrouillage.

Un autre exemple est le circuit d'alimentation en huile de certains accumulateurs. Lorsqu'il est nécessaire de protéger les composants en aval de l'accumulateur, la vanne de débordement doit être installée après le clapet anti-retour. À l'heure actuelle, le clapet anti-retour peut empêcher l'énergie de l'accumulateur de revenir en arrière, tandis que la vanne de débordement ultérieure surveille la pression de la chambre de travail à tout moment, formant un mécanisme de double protection.

Conclusion

En tant quebloc de soupapeFabricant, nous savons bien que la sélection appropriée de la séquence d'installation des vannes de décharge et des clapulades est cruciale pour le fonctionnement stable du système hydraulique et la protection des composants. Lors de la conception d'un système hydraulique, nous considérerons de manière approfondie l'équilibre de l'ensemble du système hydraulique en fonction des besoins spécifiques et des scénarios d'application du système, et sélectionnez correctement la séquence d'installation pour garantir que le système hydraulique peut fonctionner en toute sécurité et efficacement.
