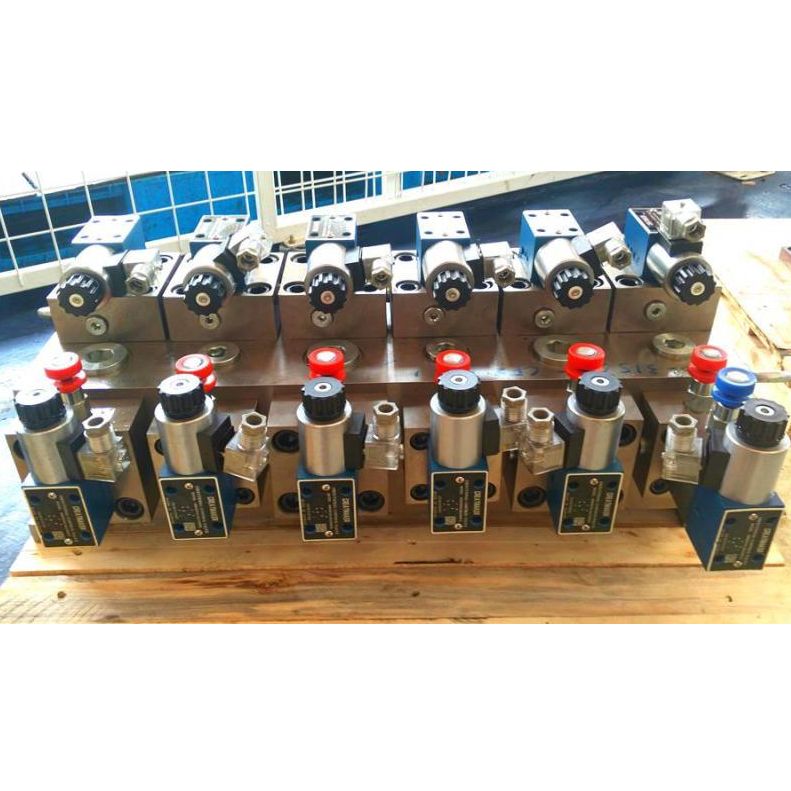

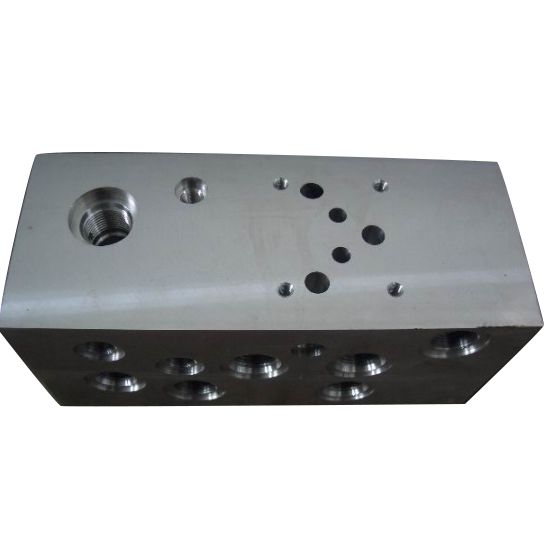

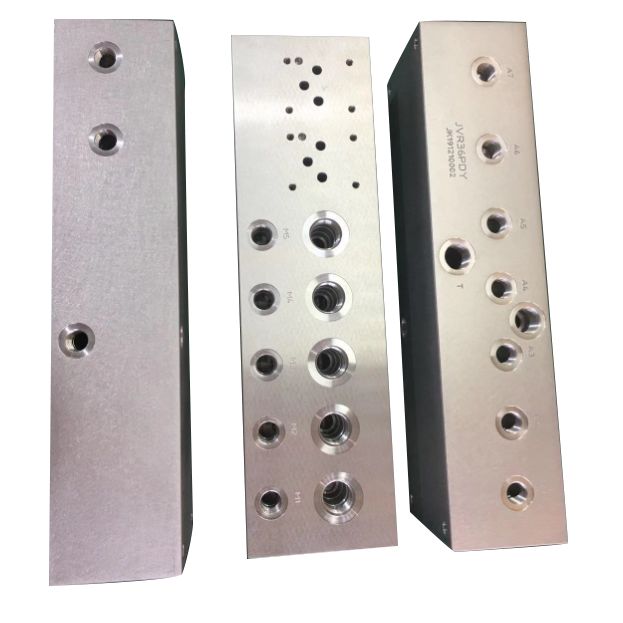

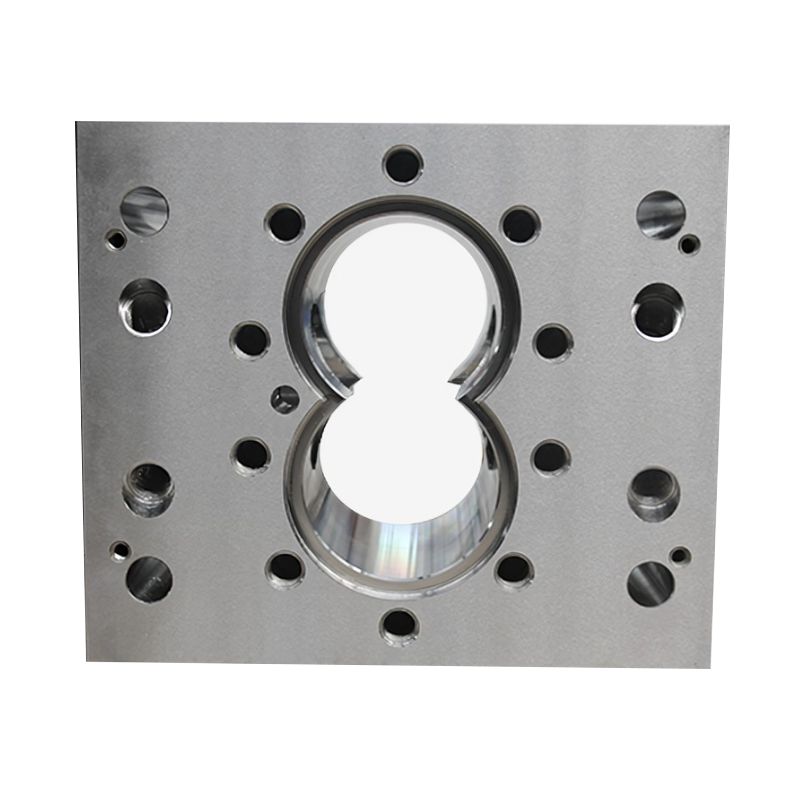

Bloc de valve hydraulique non standard

Blocs de valve hydrauliques personnalisés non standard Qingdao Micro Precision Machinery Co., Ltd. est un fabricant spécialisé dans la conception et le traitement de blocs de valve hydrauliques non standard. Nous nous concentrons sur la conception et la production de blocs de valve hydrauliques depuis plus de 20 ans. Nos produits ont une stabilité extrêmement élevée et leur avantage des prix est également très évident. Couvrant la plupart des marchés européens et américains.

Nous sommes impatients de devenir votre partenaire à long terme en Chine.

Les matériaux de bloc de valve hydraulique non standard sont sélectionnés dans l'acier n ° 20, l'acier n ° 45, forgé, Q355D, fonte et aluminium, etc. Acceptez les matériaux spécifiés par les clients et fournissent aux clients des rapports de tests de matériaux tiers et des rapports de détection de défauts.

Obtenez une citation maintenant

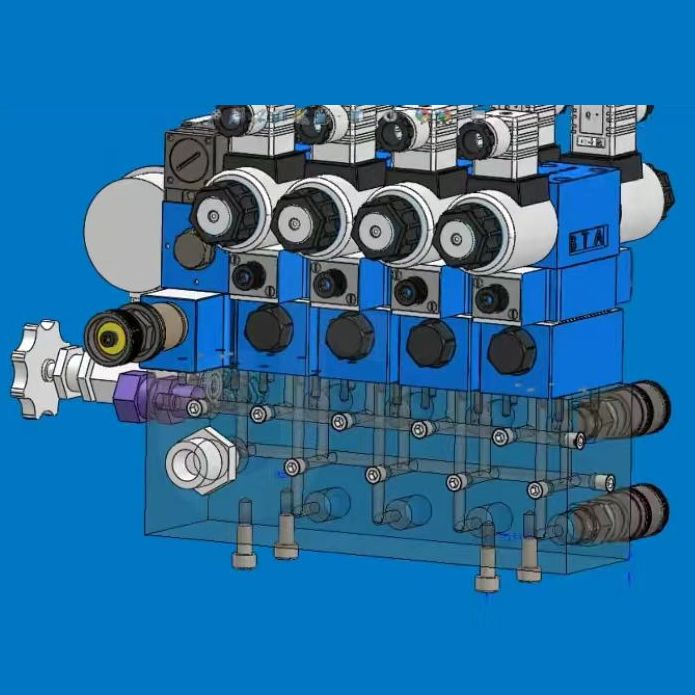

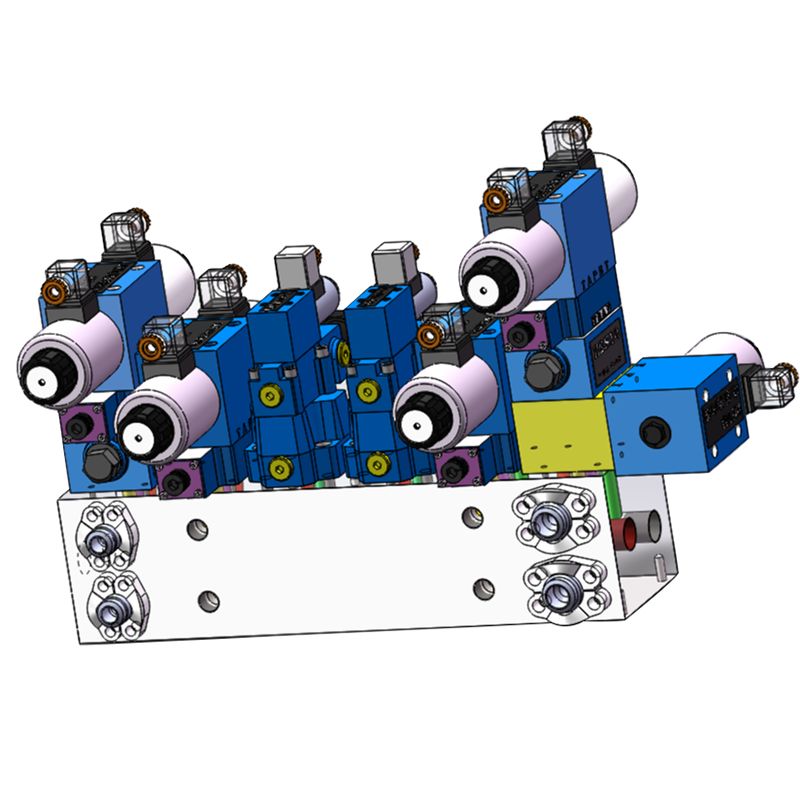

Disposition rapide de la valve hydraulique non standard:

Lors de la disposition des valves hydrauliques non standard, vous devez déterminer si la direction d'installation du corps de la valve est raisonnable. Le noyau de la valve doit être dans une direction horizontale pour empêcher le poids de soi du noyau de la valve d'affecter la sensibilité de la valve. En particulier, la vanne d'inversion doit être organisée horizontalement. La forme, l'emplacement et la taille des trous d'huile publique du bloc de valve hydraulique non standard doivent être déterminés en fonction des exigences de conception du système. Lors de la détermination des paramètres d'installation de chaque composant sur le bloc de valve hydraulique non standard, nous devons faire de notre mieux pour faire les trous qui doivent être connectés aussi orthogonaux que possible, afin qu'ils soient directement connectés et réduisent les trous de processus inutiles. Étant donné que chaque composant a plus de deux trous d'huile, et ces trous doivent être liés aux trous des autres composants et aux trous d'huile publique sur le bloc de soupape hydraulique non standard, la connexion directe n'est parfois pas possible, donc la conception doit être nécessaire des trous de processus nécessaires. La conception du trou du bloc de soupape hydraulique non standard consiste à déterminer le nombre de trous de processus qui doivent être ajoutés lorsque les trous sont connectés, le type et la taille de l'emplacement des trous de processus et le diamètre du trou et la profondeur du trou des trous sur le bloc de valve hydraulique non standard. Les petites épaisseurs de paroi entre les canaux fermés doivent être vérifiés pour la résistance. Il convient de noter que les trous de vis de fixation des composants hydrauliques sur le bloc de soupape hydraulique non standard ne se heurtent pas aux passages à l'huile, et leur petite épaisseur de paroi doit également être vérifiée pour la résistance, etc.

Les dimensions des composants hydrauliques installées sur des blocs de valve hydrauliques non standard ne doivent pas interférer les uns avec les autres. Les dimensions géométriques du bloc de soupape considèrent principalement les dimensions externes de chaque composant installé sur le bloc de soupape, de sorte qu'il existe un espace d'assemblage suffisant entre les composants. La distance entre les composants hydrauliques doit être supérieure à 5 mm. L'électromaigrette sur la soupape d'inversion, la vanne pilote sur la soupape de pression et le manomètre peuvent être étendues de manière appropriée au-delà du plan d'installation du bloc de réglage, ce qui peut réduire la taille du bloc de soupape. Mais faites attention à ne pas laisser les pièces en surplomb entre avec d'autres pièces.

Choses à noter lors de la conception de blocs de valve hydrauliques non standard:

1. Dans la conception de blocs de valve hydrauliques non standard, le circuit d'huile doit être aussi simple que possible, et les trous profonds, les trous inclinés et les trous de processus doivent être minimisés. Le diamètre du trou dans le bloc de soupape doit correspondre au débit. Une attention particulière doit être accordée aux trous interconnectés pour assurer une zone d'écoulement suffisante. Faites attention à la direction et à la position de l'entrée d'huile et de la sortie. Il doit correspondre à la disposition globale du système et du formulaire de connexion du tuyau, et considérer en ce qui concerne le savoir-faire de l'opération d'installation, les composants ayant des exigences d'installation verticaux ou horizontaux doivent être assurés pour répondre aux exigences après l'installation.

2. Pour les composants qui doivent être ajustés pendant le travail, la commodité du fonctionnement et de l'observation doit être prise en compte lors de la conception. Les composants réglables tels que les vannes de débordement et les vannes de contrôle de vitesse doivent être réglés à une position où la poignée de réglage est facile à utiliser.

3. Les composants et les composants clés qui nécessitent une maintenance fréquente, tels que les vannes proportionnelles et les vannes de servo, doivent être situées au-dessus ou à l'extérieur du bloc de soupape pour faciliter le démontage et l'assemblage. De plus, un nombre suffisant de points de mesure de la pression devraient être mis en place dans la conception du bloc de soupape pour le débogage du bloc de soupape. Pour les blocs de soupape pesant plus de 30 kg, des trous de vis de levage doivent être fournis. Cependant, sur la prémisse de répondre aux exigences d'utilisation, le volume du bloc de soupape doit le garder aussi petit que possible.
