Guide Ring of MPMDS Series

Le cycle de guidage, également appelé anneau de support, fait partie de la partie du piston ou du piston d'un cylindre hydraulique ou d'un cylindre à gaz pour soutenir le mouvement du piston ou de la tige de piston. Il peut empêcher le piston ou la tige de piston de contact direct et de frottement avec le corps du cylindre pendant le mouvement, et protéger le corps du cylindre et le piston ou la tige de piston contre les dommages. Le matériau couramment utilisé pour les anneaux de guidage est le polyoxyméthylène (POM).

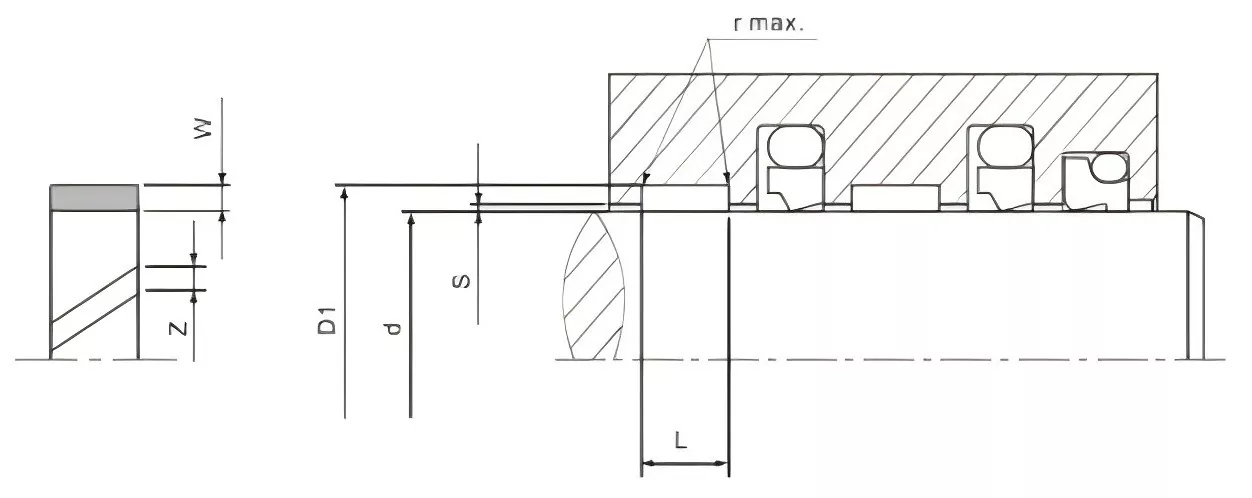

Caractéristiques de surface de la rainure

Spécification

Limiter le dégagement S

Obtenez une citation maintenant

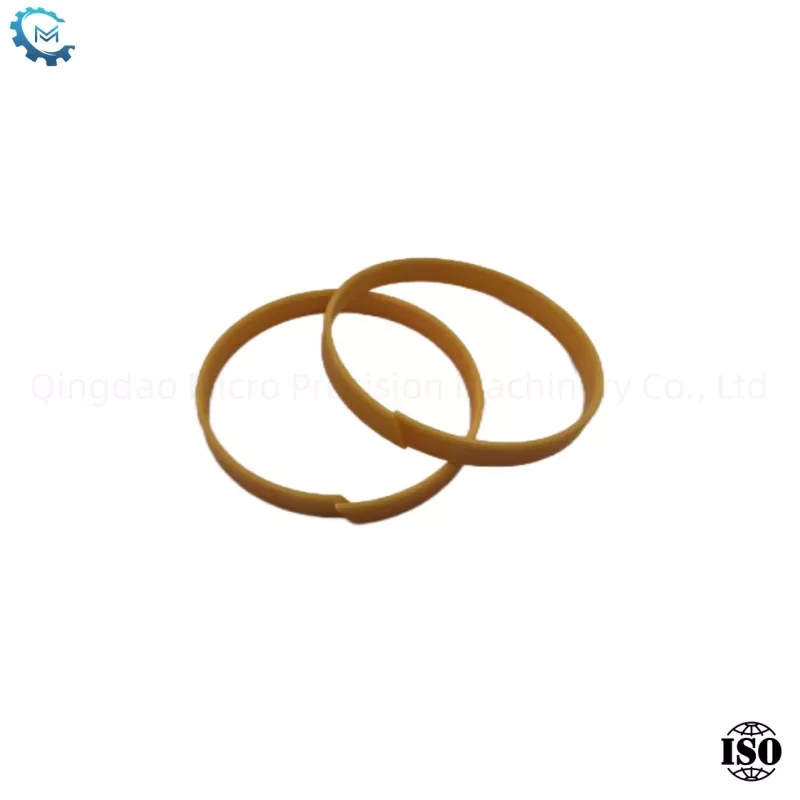

Rempli de ptfe

Caractéristiques

Ceinture de guidage non métallique pour tige de piston, disponible en types de coupes prêts à l'emploi et sur place

▶Matériel

-Le anneau résistant aux vêtements est le composite de bronze PTFE

▶Performance

Élément de guide non métallique pour la tige de piston, également adapté à la cavité standard ISO10766.

-Les accords de matériaux métalliques / plastiques empêchent la capacité de charge limitée de "blocage" et de "saisie" (matériau);

-Le frottement, pas de phénomène de glissement de bâton; Convient aux conditions de travail à sec avec une mauvaise lubrification;

-Mogramme de vibration (vibration radiale);

-Pur les impuretés étrangères possibles;

-Guide Ring Corner Arronding empêche l'extrusion d'espace de bord "Extrusion" dans le coin semi-circulaire de la rainure de la cavité.

> Conditions de travail

Vitesse linéaire: ≤15 m / s;

Capacité de charge: ≤15 n / mm2, à 20 ℃; <7,5 n /, à 80 ℃; <5n / mm2, à 120c. Température de fonctionnement maximale: -60 ° C ~ + 150 ° C (200 ° C).

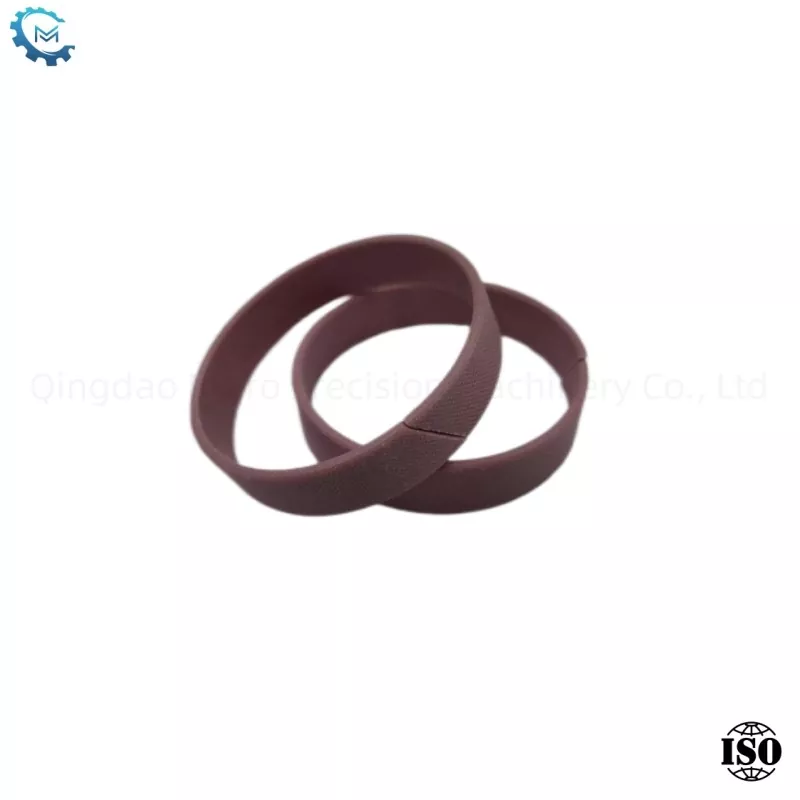

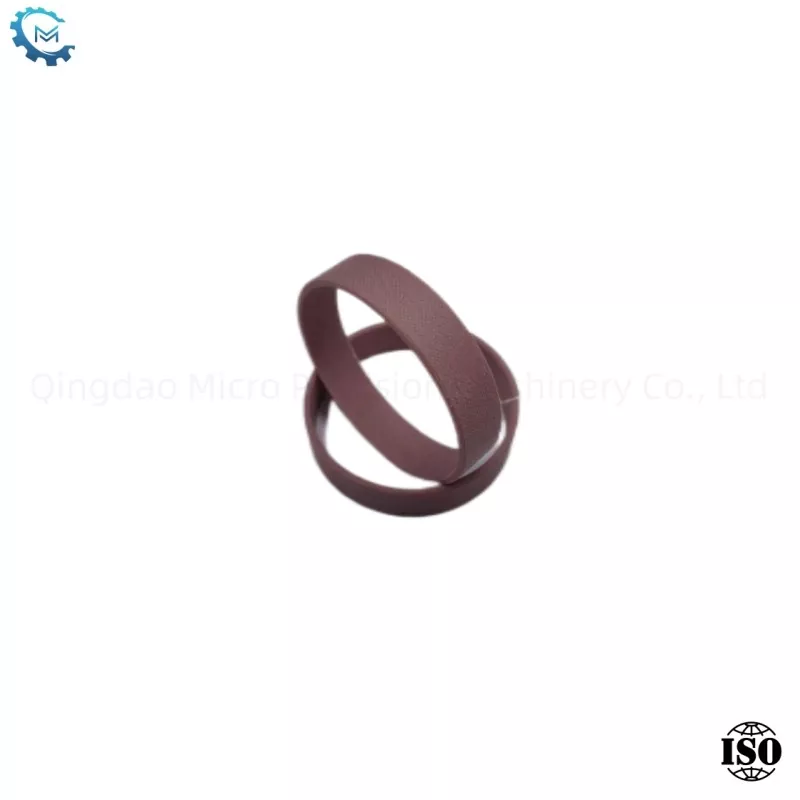

Tissu phénolique

▶Caractéristiques

Élément de guide non métallique pour le piston.

▶Matériel

-Les anneau résistant aux vêtements sont un tissu phénolique

▶Performance

Utilisé comme élément de guide non métallique pour la tige de piston, également adapté à la cavité standard IS010766.

-Les appariements métalliques / matériaux plastiques empêchent les phénomènes de "blocage" et de "saisie";

-Cosité de chargement haute, élastique avant d'atteindre la température de travail fragile;

-Guide Ring Corner Arrondi empêche l'extrusion de bord "Extrusion" dans le coin semi-circulaire de la rainure de la cavité.

▶Conditions de travail

Vitesse de ligne: <1m / s

Capacité de charge: <50n / mm2, en dessous de 120c température de travail maximale: -60 ℃ ~ + 120 ° C
