Comment sélectionner le bloc de soupape?

Lebloc de soupapeest un élément clé des systèmes hydrauliques et des systèmes de contrôle des liquides industriels. La correction de sa sélection est directement liée à la performance, à la fiabilité et à l'économie du système. Afin d'améliorer l'efficacité du travail et de réduire les coûts, nous devons apprendre à sélectionner correctement le bloc de soupape.

1. Clarifier l'objectif du bloc de soupape dans l'équipement ou l'appareil

Déterminez les conditions de travail du bloc de soupape, les propriétés du milieu applicable, la pression de travail, la température de travail et la méthode de fonctionnement et de contrôle. Avant de sélectionner le bloc de soupape, nous devons d'abord comprendre nos exigences de demande. Quelle est la plage de température et de pression du fluide? Quelle est la taille du débit? Ce sont tout ce que nous devons considérer.

2. Choisissez le bon type de bloc de soupape

Selon les exigences du système, choisissez le type de bloc de soupape bon, tel qu'un bloc de soupape à tête, un bloc de soupape à double tête ou un bloc de soupape multiples. Les types de blocs de soupape couramment utilisés dans les systèmes hydrauliques comprennent des blocs de soupape à cartouche bidirectionnels, des blocs de soupape intégrés, etc.

3. Conception et optimisation structurelle

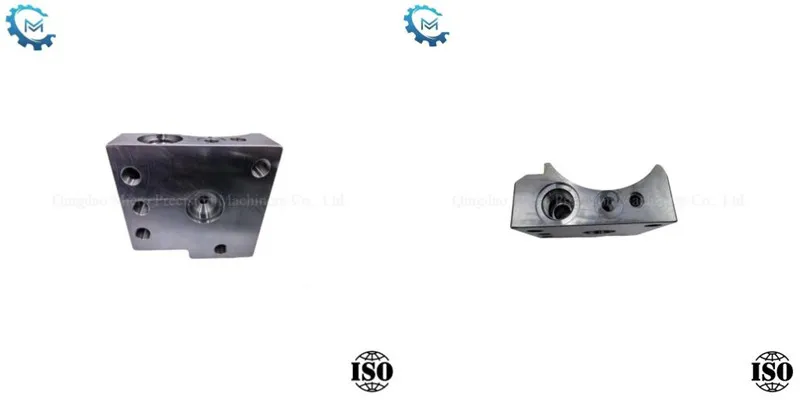

Apparence et taille: lebloc de soupapeest généralement un hexaèdre rectangulaire, et il peut également être circulaire en tenant compte de la limitation de l'espace d'installation.

Conception du canal: le diamètre du canal principal doit être déterminé en fonction du débit et de la vitesse d'écoulement. La vitesse d'écoulement du canal de pression ne doit pas dépasser 8 m / s, et la vitesse d'écoulement du canal d'huile de retour ne doit pas dépasser 4 m / s.

Traitement et connexion: Afin de réduire la perte de résistance à l'écoulement, le canal principal peut adopter une conception partielle à travers le trou; Les canaux complexes doivent être évités autant que possible pour simplifier le traitement.

Le type d'interface et la taille du bloc de soupape doivent également être pris en compte, et il doit correspondre à l'interface du tuyau d'huile, de la pompe à huile, de l'actionneur, etc. Par exemple, il existe de nombreuses spécifications des interfaces filetées communes et la connexion doit être serrée pour éviter les fuites.

4. Considérez la sélection des matériaux

La sélection des matériaux du bloc de soupape dépend des propriétés du fluide et des conditions de l'environnement de travail. Les matériaux communs comprennent la fonte, l'acier inoxydable, le plastique, etc. Assurez-vous que le matériau sélectionné est résistant à la corrosion, à haute température et résistant à l'usure pour assurer la fiabilité du bloc de soupape à long terme.

5. Méthode d'installation

Installation de type de plaque, installation d'empilement, etc. Si l'équipement est limité dans l'espace, il peut être plus adapté à un bloc de soupape d'installation d'empilement compact.

6. Exigences fonctionnelles

Qu'il s'agisse d'un système utilisé pour différentes fonctions telles que le contrôle de direction, le contrôle de la pression ou le contrôle du débit, il est nécessaire de sélectionner un bloc de soupape avec la fonction correspondante.
