Quelle est la structure de base d'un étau? Comment entretenir et un étau?

Introduction

En tant que praticien de traitement mécanique, leVice de l'outil CNCest l'un des outils indispensables de notre travail quotidien. Il joue un rôle important dans le serrage, le traitement et l'assemblage des pièces.

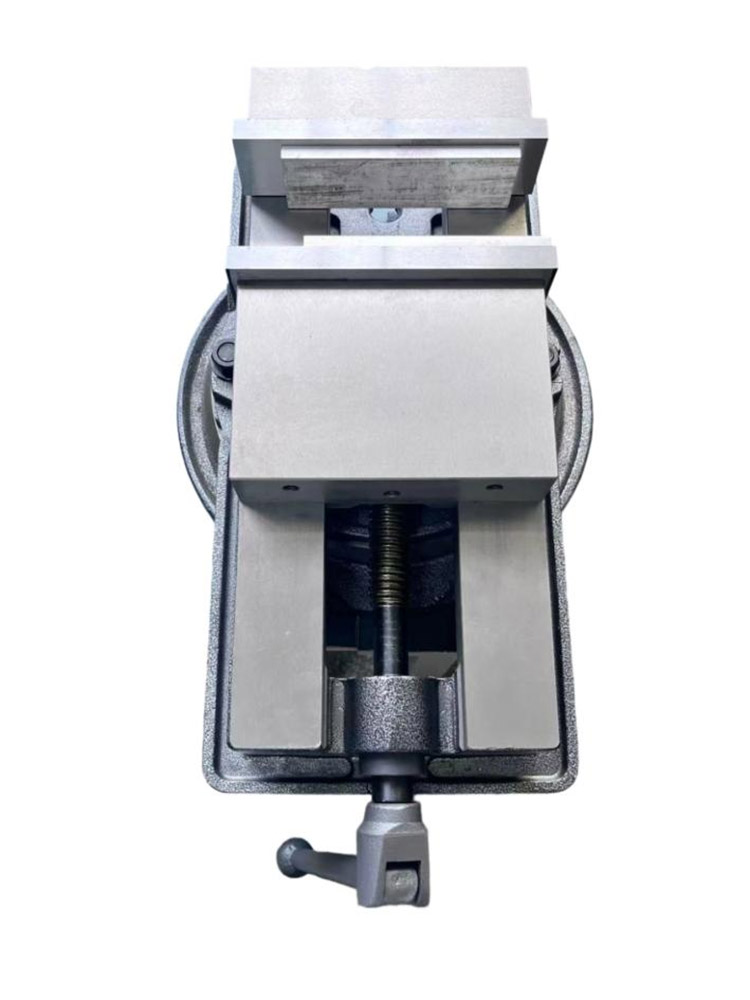

1.La structure de base du vice de fraisage

(1) le corps de la mâchoire

Le corps de la mâchoire est généralement en fonte ou en acier à haute résistance. Il fournit non seulement une base de montage pour d'autres composants, mais porte également la force de serrage et diverses contraintes pendant le traitement.

(2) mâchoires fixes et mâchoires mobiles

Les mâchoires fixes et les mâchoires mobiles sont utilisées pour serrer la pièce. Les mâchoires fixes sont installées d'un côté du corps de la mâchoire, tandis que les mâchoires mobiles sont connectées au corps de la mâchoire à travers une vis. La mâchoire mobile peut se déplacer le long du rail de guidage du corps de la mâchoire entraîné par la vis pour atteindre le serrage ou le relâchement de la pièce.

(3) vis et écrou

La vis est installée à l'intérieur du corps de la mâchoire, une extrémité est connectée à la mâchoire mobile, et l'autre extrémité s'étend hors du corps de la mâchoire pour former une poignée. En faisant tourner la poignée, la vis entraîne la mâchoire mobile pour se déplacer pour atteindre l'action de serrage ou de desserrage.

(4) Guide Rail

Le rail de guidage est la piste sur laquelle se déplace la mâchoire mobile, généralement située sur le côté du corps de la mâchoire. La précision et la qualité de surface du rail de guidage affectent directement la stabilité mobile et la précision de serrage de la mâchoire mobile.

(5) base

La base est la partie supportante du vise, généralement conçue pour être rotative, afin que l'opérateur puisse ajuster la direction de la pièce selon les besoins.

2. maintenance des vides de la machine

(1) nettoyage

Après chaque utilisation, essuyez leviceCorps, mâchoires, vis à vis et guides avec un chiffon propre pour éliminer les liens de fer, la poussière et les résidus d'huile à gauche pendant le traitement. Surtout les mâchoires, s'il reste des liens de fer, il peut rayer la surface de la pièce lors de la lutte contre la pièce la prochaine fois.

(2) lubrification

Garder le vice lubrifié est la clé pour prolonger sa durée de vie. Appliquez régulièrement une quantité appropriée d'huile de lubrification sur la vis et les rails guider. L'huile lubrifiante peut non seulement réduire le frottement entre les pièces, mais également empêcher la rouille.

(3) Vérifier la vis et l'écrou

Vérifiez régulièrement l'ajustement de la vis et de l'écrou. Si la vis est constatée comme sans lisse ou il y a des signes de relâchement, ajustez ou remplacez l'écrou dans le temps. La précision de l'ajustement de la vis et de l'écrou affecte directement la force de serrage et la flexibilité opérationnelle du vise, il ne peut donc pas être ignoré.

(4) Vérifiez la base

La stabilité de la base est cruciale pour l'effet d'utilisation du vise. Si les boulons de montage de la base sont lâches, serrez-les dans le temps. En même temps, vérifiez si la fonction de rotation de la base est normale. Si la rotation n'est pas lisse, nettoyez la poussière et les débris à l'intérieur de la base et appliquez l'huile de lubrification si nécessaire.

Conclusion

Le vice de la machine est un outil très important dansTraitement de la machine CNC. Sa structure de base est simple mais puissante, nous allons donc le maintenir et l'utiliser soigneusement. J'espère que notre expérience et nos compétences pourront être utiles.
