Analyse des raisons et des solutions pour l'auto-descente du cylindre hydraulique dans le système hydraulique?

Introduire

Cylindres hydrauliquessont des actionneurs couramment utilisés dans les systèmes hydrauliques. Leur stabilité opérationnelle a un impact direct sur les performances de l'ensemble du système. Aujourd'hui, discutons des problèmes communs avec le fonctionnement hydraulique des cylindres. Pourquoi s'abaissent-ils souvent seuls lorsqu'ils sont verrouillés? Tout d'abord, discutons de la structure et du principe de travail des cylindres hydrauliques.

1. Structure du vérin hydraulique et principe de fonctionnement

A cylindre hydrauliqueConsiste généralement d'un capuchon arrière, d'un canon de cylindre, d'une tige de piston, d'un assemblage de piston et d'un capuchon avant. Pour éviter les fuites d'huile du cylindre ou de la chambre haute pression à la chambre à basse pression, des joints sont installés entre le canon de cylindre et le capuchon d'extrémité, le piston et la tige de piston, le piston et le canon du cylindre, et la tige de piston et le capuchon avant. Un garde-poussière est également installé à l'extérieur du capuchon avant. Pour empêcher le piston de frapper la culasse lors de la rétraction rapide à la fin de sa course, un dispositif tampon est installé à l'extrémité du cylindre hydraulique. Un dispositif d'échappement peut également être nécessaire.

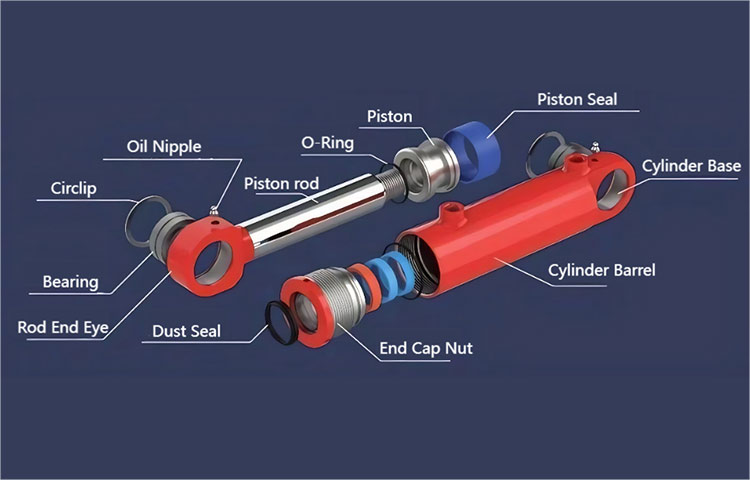

Alt. Structure de cylindre hydraulique

2. Circuit de cylindre hydraulique général

Dans un système hydraulique, lorsqu'un vérin hydraulique s'étend sur une certaine longueur, il n'a plus besoin de bouger et doit seulement être maintenu dans une certaine position pendant un certain temps. À ce stade, un distributeur ou un verrou hydraulique peut être utilisé pour maintenir le vérin en place. Le circuit hydraulique général est le suivant :

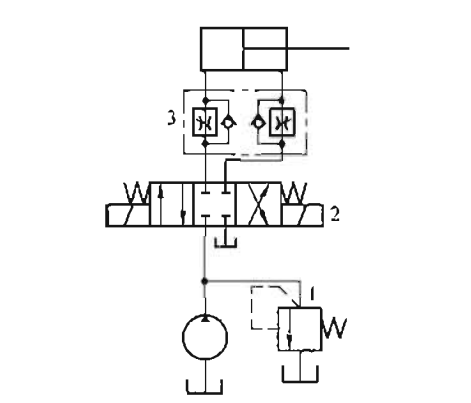

circuit de cylindre hydraulique alt.

3. Analyse des raisons pour lesquelles le vérin hydraulique descend automatiquement

La tige de piston ducylindre hydrauliquese rétracte sous l'action de la force externe. Selon la structure et le principe de travail du cylindre hydraulique, nous pouvons analyser que la raison fondamentale de la rétraction du cylindre hydraulique est que le volume de l'huile hydraulique dans la chambre sans tige a diminué. Les raisons possibles de la diminution du volume de l'huile hydraulique dans la chambre sans tige sont les raisons pour lesquelles le cylindre hydraulique descend automatiquement:

(1) Fuite interne du cylindre hydraulique. L'huile dans la chambre sans tige du cylindre hydraulique s'écoule dans la chambre de tige à travers le joint de piston.

(2) Fuite au couvercle arrière du cylindre hydraulique. L'huile hydraulique dans la chambre sans tige se fuit à l'extérieur à travers le couvercle arrière. Il s'agit d'une fuite externe et est facile à vérifier.

(3) L'huile hydraulique dans la chambre sans tige s'écoule à travers le port d'huile. Cela peut être divisé en plusieurs situations:

a) Fuite d'huile du congé de tuyau d'huile ou de tuyau d'huile hydraulique. Il s'agit également d'une fuite externe et est facile à vérifier.

b) Dans le circuit à l'aide de la verrouillage neutre de la soupape d'inversion, la soupape d'inversion peut ne pas être complètement retournée à la position neutre, ou le joint neutre peut être médiocre.

c) Dans le circuit utilisant le verrouillage hydraulique, l'anneau de verrouillage hydraulique peut être endommagé ou la position neutre de la vanne d'inversion peut être mal sélectionnée. (4) Les fuites d'huile du cylindre hydraulique sont également considérées comme des fuites externes, faciles à observer et dont la possibilité est généralement très faible.

4. Solution

(1) La fuite interne du cylindre hydraulique peut être causée par le vieillissement de l'anneau d'étanchéité. L'anneau de joint doit être remplacé ou une structure d'étanchéité plus raisonnable doit être redessinée.

(2) Il en va de même pour les fuites du couvercle arrière du vérin hydraulique. Le joint doit être remplacé ou une structure d'étanchéité plus raisonnable doit être repensée.

(3) Lorsque le congé de tuyau d'huile fuit de l'huile, vérifiez si l'anneau du joint de joint est endommagé. Remplacez le joint ou remplacez le joint.

(4) Dans le circuit à l'aide du verrouillage central de la soupape d'inversion, le joint central n'est pas bon. Généralement, il est causé par des taches d'huile ou d'autres impuretés qui font que le noyau de la soupape ne se déplace pas en place, ou le ressort est bloqué ou cassé, ce qui le rend incapable de retourner à la position centrale. Le personnel professionnel doit réparer ou remplacer la vanne d'inversion. Si l'exigence de maintenance de pression est relativement élevée, vous pouvez envisager de remplacer le verrou hydraulique.

(5) Dans le circuit verrouillé par verrouillage hydraulique, la soupape de fonction neutre avec des ports fermées A et B ne peut pas être utilisée, car la fermeture des ports A et B peut provoquer l'ouverture de la valve à sensation unidirectionnelle de contrôle hydraulique dans les deux sens et échouer à jouer le rôle de verrouillage. De plus, la rupture ou les impuretés du ressort de verrouillage hydraulique peuvent également provoquer la fermeture de la serrure hydraulique, entraînant des fuites.

Résumé

Cylindres hydrauliquessont des actionneurs critiques dans les systèmes hydrauliques, et leur stabilité est essentielle pour les performances du système. Un problème commun est l'auto-incension indésirable des cylindres hydrauliques lorsqu'il est verrouillé en position. Ce problème se pose en raison de fuites internes ou externes, telles que la défaillance du joint dans le cylindre, les fuites aux housses d'extrémité ou l'huile hydraulique s'échappant à travers le port d'huile. De plus, une mauvaise fonction des vannes de commande directionnelles ou des verrous hydrauliques - tels que le positionnement neutre incomplet, l'usure du joint ou la sélection incorrecte de la valve - peut contribuer au problème. Les solutions comprennent le remplacement des joints endommagés, la réparation ou le remplacement des vannes défectueuses, la garantie de sélection de verrouillage hydraulique appropriée et le maintien de la propreté du système pour éviter la contamination. La lutte contre ces facteurs assure un fonctionnement fiable de cylindre hydraulique et empêche les mouvements involontaires.
